O型圈使用中的故障及解决措施

一、简述

O形圈是一种具有圆形截面的橡胶圈。因为它的横截面是O形圈，所以叫做O形圈。它是应用最广泛的液压和气动传动系统之一。

O型圈是一种圆形截面橡胶圈。主要用于机械零件，防止静态条件下液体和气体介质泄漏。在某些情况下，O形圈还可用作具有轴向往复运动和低速旋转运动的动态密封元件。密封件厂家 根据不同的条件，可以选择不同的材料来适应。

一般选用大截面O形圈时，应尽量选用大截面O形圈。在同一间隙下，O形圈的体积挤入间隙应小于最大允许值。

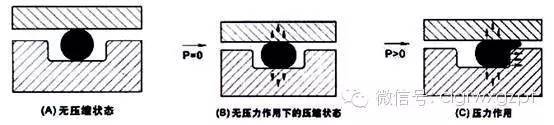

O形圈是流体动力系统中应用最广泛的密封形式。它在许多流体动力系统中都能很好地工作，但在操作时必须小心谨慎。O形圈只能在变形时工作。O形圈和O形圈一样，安装在密封槽中，然后压紧，使密封槽中没有间隙，从而密封液体或空气的流动。虽然这种简单的密封结构在流体动力系统中具有良好的密封效果，但只有精心设计、精心选择和正确安装才能达到良好的密封效果。

二、O型密封圈失效原因与对策

（1）安装损坏

失效状态：密封圈部分或全部有一个整齐的伤口。

失效原因：沟槽等部件边缘锋利，密封件尺寸不合适；密封件硬度或弹性低；密封件表面有污物。

解决办法：清除锐边、尖角；沟槽设计更合理；选择尺寸合适的密封件；选择弹性和硬度更大的 橡胶密封件。

（2）卷曲

失效状态：O形圈明显卷曲

故障原因：安装时，运动速度太慢，材料太硬或太弹性，O型圈表面处理不均匀，槽尺寸不均匀，槽面粗糙，润滑不足。

解决办法：正确安装，选用高弹性材料，适当改善沟槽设计和表面平整度，尽量使用支撑环。

（3）超压

失效状态：O型圈接触面变形平缓，可能伴有裂纹。

失效原因：规划不合理，未考虑热和化学介质引起的材料变形，或压力过大引起的变形。

解决方案：凹槽规划应考虑温度和化学介质引起的材料变形。

（4）永久压缩变形

失效状态：密封接触面出现永久平面变形。

失效原因：压力过高；温度过高；材料未完成硫化处理；材料本身永久变形率过大；材料在化学介质中过度膨胀。

解决方法：选择变形率低的材料；合适的凹槽设计；确认材料与介质相容。

（5）化学腐蚀损伤

失效状态：化学腐蚀可导致O型环的各种缺陷，如起泡、开裂、小孔或褪色。有时化学腐蚀只能通过仪器测量其物理性质来了解。

失效原因：材料与介质不匹配或温度过高。

解决方案：选择更耐化学腐蚀的材料。

（6）损害

失效状态：O形密封圈区域全部或部分磨损损坏，密封面有磨损颗粒。

失效原因：密封面不够光滑，温度过高，密封环境进入研磨性杂质，导致密封件相对运动，密封件表面处理不彻底。

解决办法：提高槽的光滑度，选用自润滑材料，清除磨损部位和环境。

（7）爆破

失效状态：O型圈表面有气泡、凹坑、伤痕；当压力高时，材料吸收介质中的气体，当压力突然下降时，材料吸收的气体迅速流出，导致O型圈表皮爆炸。

失效原因：压力变化太快，材料的硬度和弹性太低。

解决方案：选用硬度高、弹性好的材料，降低减压速度。

（8）杂物污染

失效状态：O型圈横截面有异物。

失效原因：生产过程受到环境污染，材料受到腐蚀或反应，材料为非半导体工业级材料。

解决方案：明确生产和包装要求的清洁度，加强O型圈生产和运输过程中的环境控制。

（9）热腐蚀

失效状态：O型圈高温接触面出现径向裂纹，部分材料因温度过高而变软或有光泽。

失效原因：材料不能承受高温，或温度超过设计温度，或温度变化太快、太频繁。

解决方案：选择耐高温的材料，如果可能的话，将密封表面的温度降到最低。
