O型橡胶密封圈拉伸工艺

在 橡胶密封件 行业中，O形圈的模拟非常普遍。一般有两个过程，一个是密封圈的拉伸过程，另一个是密封圈的压缩过程。在本文之前，有一篇文章（statics-8）模拟了这两个过程。本文简要介绍了张力过程中模拟参数的设置。

PS：材料参数与Statics-8一致。

1.建立过盈配合模型

小心：

模型内置于dm中。中间圆为O形圈，S为密封圈与槽的干涉。

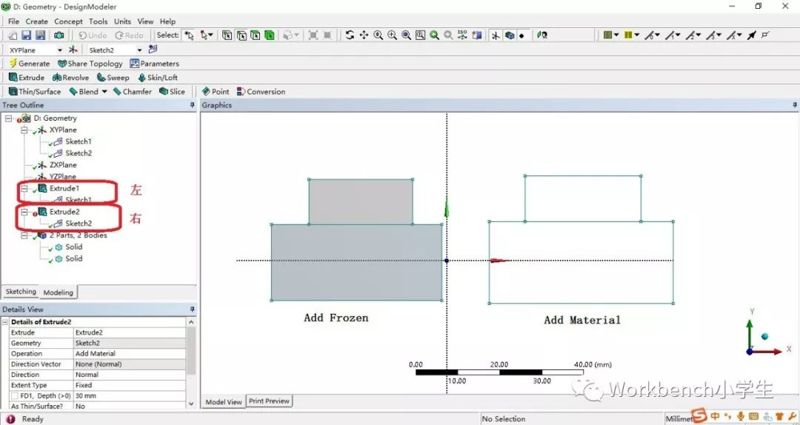

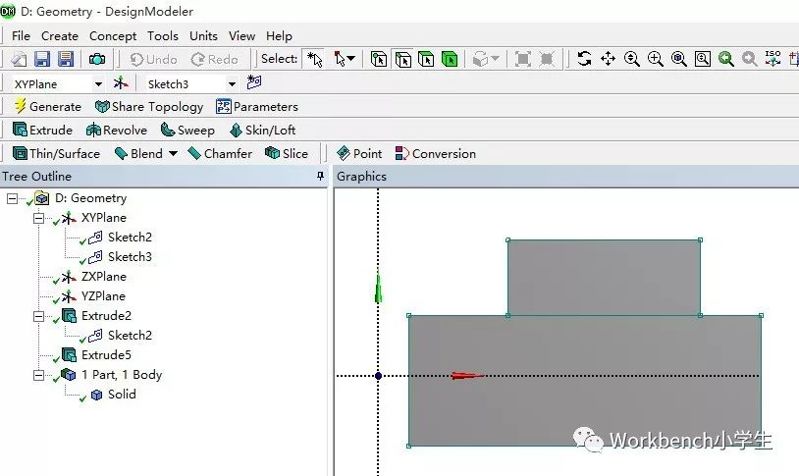

密封件厂家 通常在建模时，如果您触摸一个草图，无论它是拉伸还是在一个面中生成AdMaterial，您都会得到一个错误（下面的图1）或两个部分，但是当您单击生成的部分时，您将只找到一个部分（下面的图2），因为addMaterial选项将这两个部分结合在一起，所以在拉伸或生成时必须使用add。面对。冻结选项冻结。

2.建立接触对

小心：

任何可能或已经联系的部分都需要联系，否则解决方案将失败。

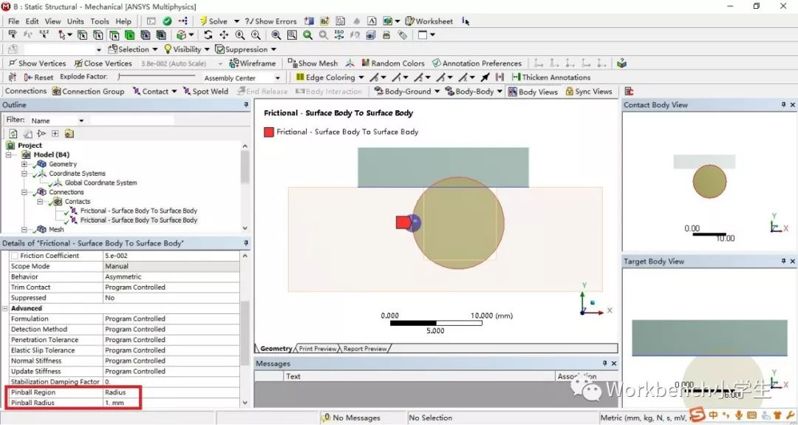

如果建立了干涉模型，则需要设定弹球的数值。弹球的半径R应该设置多少？让我们看一下帮助文档中Pinball的解释：

根据帮助文件，这个弹球被称为弹球区。它的作用是建立一个接触区域，这样即使两个物体相距较远或具有较大的初始穿透力，也可以将该区域中的两个物体判断为接触。由于接触式自动检测功能的存在，接触式单元通常是自动建立的，但如果两个物体相距较远，系统如果弹球的默认值（系统默认值）不满足自动检测的要求，解决过程就会出错。换句话说，不管弹球有多远或初始穿透有多深，都被认为是接触。

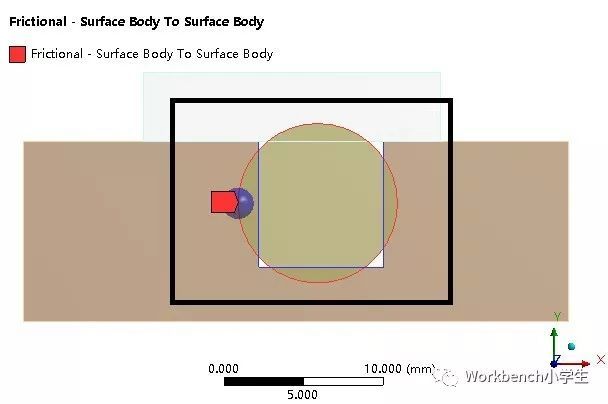

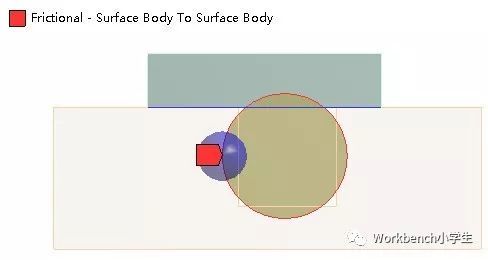

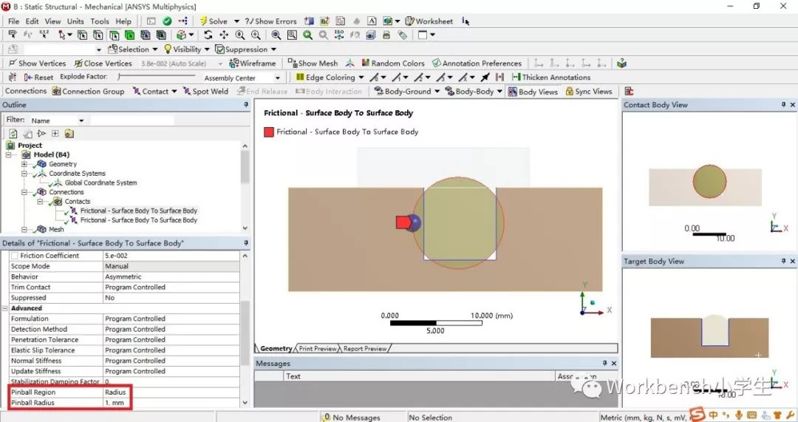

但从图中可以看出，尽管设置了接触，但蓝弹珠大理石区域中不同时存在红色接触边缘和蓝色目标边缘。我们试图解决大理石区域不直接收敛的问题，因为大理石区域的大小设置不正确，系统无法检测到正确的接触并报告错误。

3.修改Pinball的半径

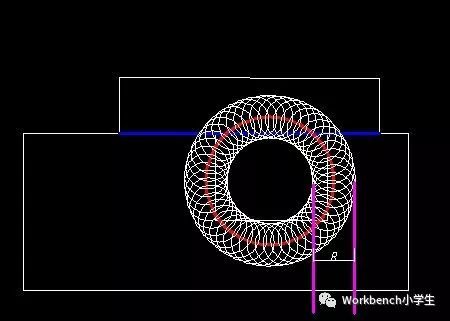

由上图可见，图中R为弹球半径，红色粗线为接触边，蓝色粗线为靶边。不管气球的位置如何，它都会像环形阵列一样产生几个以气球半径为中心的圆。任何圆周上的接触，即使有初始穿透或间隙，也将默认为接触。

4.建立Mesh

注意：

在这种情况下，网格网格需要进一步细化。在网格选项中，除了各种网格操作之外，还有低阶单元和高阶单元。这两个单元的使用可以参考周菊先生的《静力学》（公共书籍推荐）一书中的详细分析。我不会在这里描述它们。

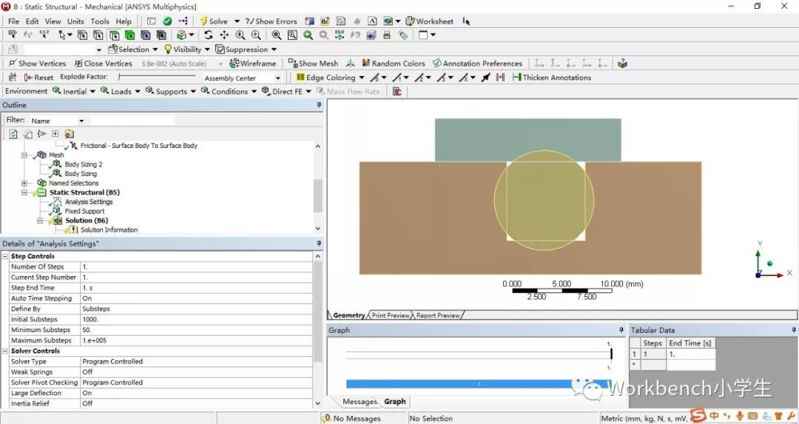

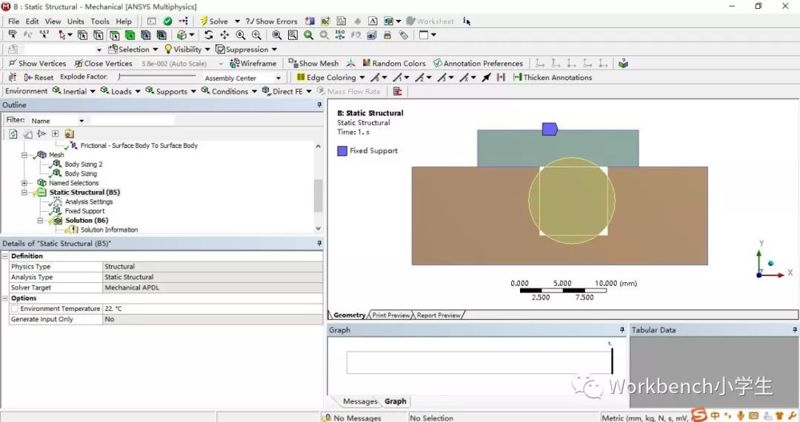

5.建立分析设置

注意：

这里的子步骤数量可以通过参考前面文章中的子步骤来解释，这里不讨论这些子步骤。

如果存在刚体位移，则可以打开弱弹簧，但尽可能关闭弱弹簧，以减小弱弹簧对整个系统工作的影响。

6.建立边界条件

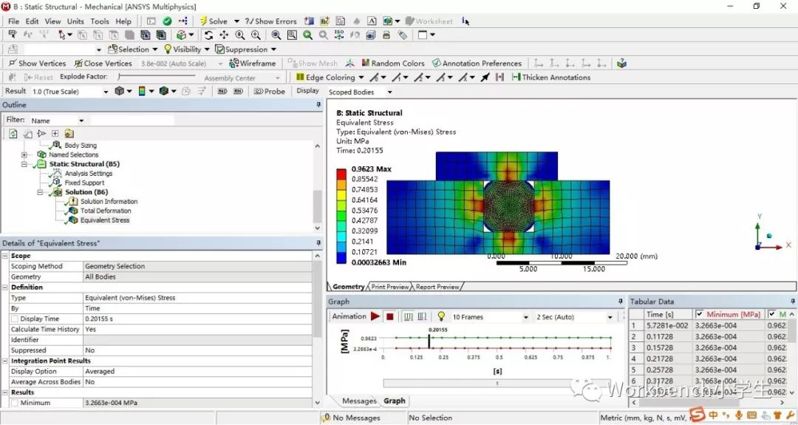

7.完成求解

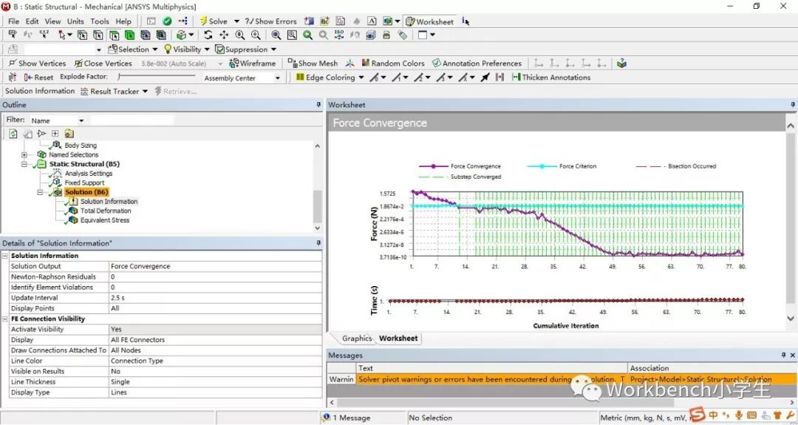

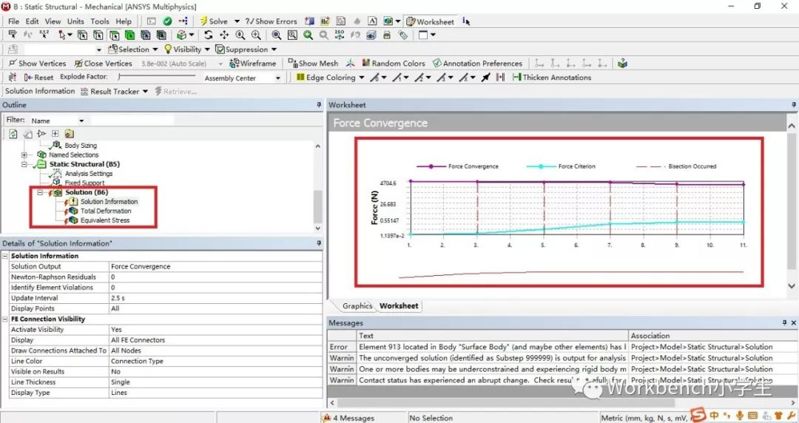

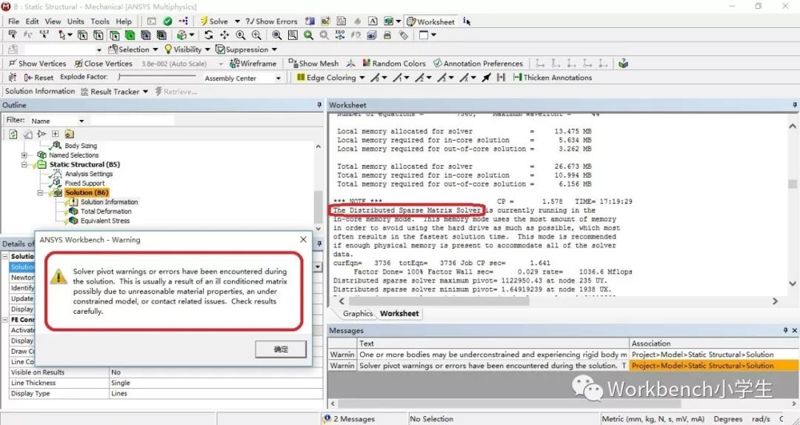

但是从上图中发现一个警告，打开求解信息，发现使用的求解器类型为分布式稀疏求解器（Direct），如下所示：

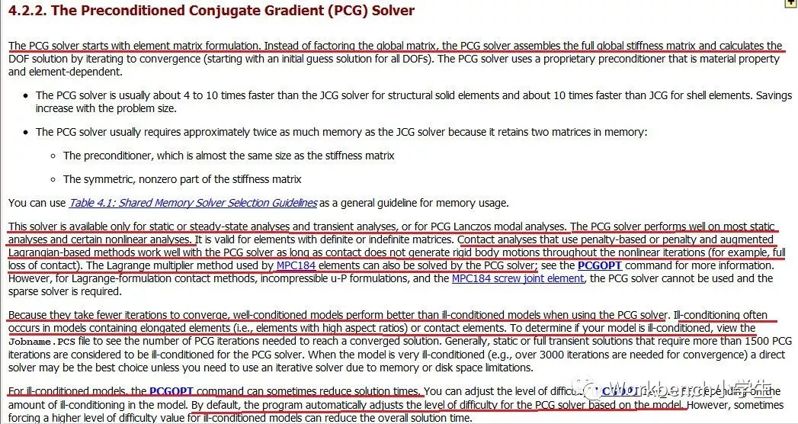

大致来说，工作台中有两种类型的解算器：直接解算器和迭代解算器。Direct的算法基于消除方程并将稀疏刚度矩阵分解为三角矩阵。此方法需要大硬盘和内存。虽然奇异矩阵是基于消除方程组的，但它不难求解（容易收敛），但会影响结果的准确性。迭代求解（PCG、JCG、ICCG等）不分为两部分。解矩阵可以消除方程，但可以组合矩阵。它适用于求解未知和已知的刚度矩阵，在大多数静态分析中都能很好地解决非线性问题，如下图所示：

因此修改求解器算法为Iterative，再次求解。

从图中可以看出，整个解决方案过程不会产生任何警告和错误，因此必须检查和处理警告和错误，否则解决方案的结果可能不准确。

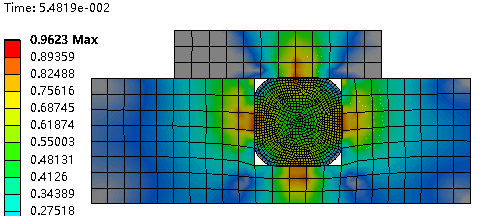

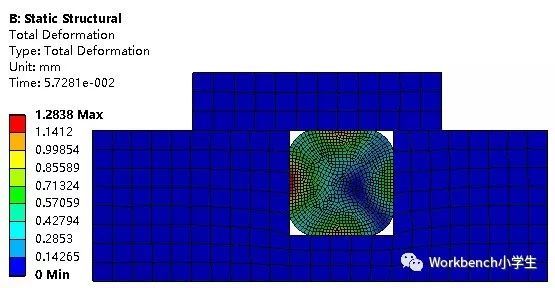

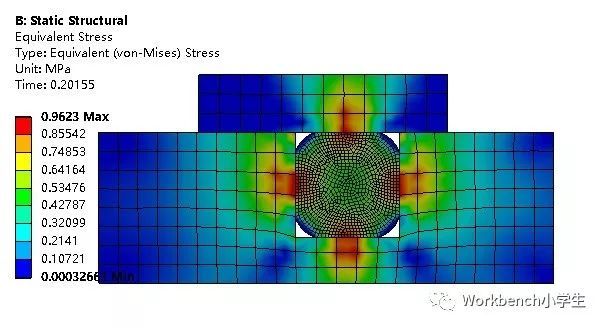

虽然应力值与分布式稀疏解算器得到的应力值相同，但这是由于模型简单，如果遇到复杂的模型，则不一定相同。

小结：这篇文章已经结束了，我希望继续关注后续的tweets。

。
