在恶劣的工作条件下，密封件厂家带您了解防火和隔热密封

运营经理和安全可靠性工程师在运营油气项目（挖掘/运输/精炼）时非常重视油气泄漏的安全。石油天然气厂中VOC（挥发性有机化学品）和HAPS（有害空气污染物）较多。这些介质通过设备、管道法兰、阀杆（无排放安排）、工厂灌装或排放到空气中，因为介质是易燃易爆的，所以安全防火和绝缘非常重要。此外，VOC的蒸发和泄漏也给清洁空气带来了大量的灰尘和污染。

什么是防火密封？

除了一般的压力试验和密封试验外，消防安全试验在工业实践中也得到了广泛的应用。作者从 橡胶密封件 行业的角度介绍了以下典型的耐火试验标准。

目前，API（美国石油工业美国石油协会）在工业领域制定了较为通用的试验规范。与密封有关的耐火试验规范主要是法兰连接和阀杆密封。常用的有：API 6FB是关于阀门末端的耐火试验（法兰连接），API 6FA是阀门的耐火试验规范，API 589是阀门的填料，API 607是关于1/4旋转软座阀的耐火试验。在众多的实验规范中，API 607是应用最广泛的规范。我国规范体系中常用的阀门消防安全检测规范很多，其中最常见的是GB/T 26479，相当于API 607。

ISO 10497也与API 607相同，是行业中另一种常见的测试规范。此外，UL（梅花）、FM（美国消防局）和ASTM（美国数据实验室协会）也发布了一些防火测试方法。埃克森、壳牌等知名企业也有内部防火测试要求。中国的石油天然气巨头也在完善内部防火测试规范，对供应商的产品防火要求进行标准化验收。

防火密封结构及实例分析

对于防火密封材料和结构，必须考虑密封性，保证防火密封材料和结构在一定时间内的工作状态。因此，需要专业的制造商进行设计和制造。下面简要介绍了两种耐火密封材料的使用及性能特点。

1）防火绝缘垫片

加洛克是一家拥有百年历史的美国领先密封公司，作为密封解决方案的专业供应商，致力于帮助油气合作伙伴提高密封安全水平，避免密封不当使用的后果。Garlock开发了VCFS，这是防火绝缘垫片的专利产品。VCF与绝缘组件一起，可为法兰提供完整的电气绝缘。两种密封系统具有防火安全和备用密封双重作用。

API 6FB防火试验结果以6“-2500”的VCF为例。整个试验过程从焚烧到冷却持续120分钟。焚烧冷却时法兰内压可维持在320巴。VCFS结构和API 6FB防火测试过程截图如下：

图1:VCFS装置绝缘模块耐火试验中的法兰（外观）和法兰

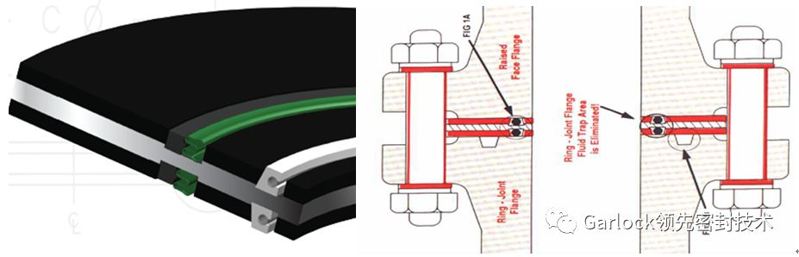

    图2: VCFS绝缘防火型密封垫片(剖面)和绝缘组件的示意图

图3: API 6FB防火测试报告

对油气上、上游企业来说，海上或室外采油和管道的工作条件恶劣（如在7级大风中3.5米高的海浪下进行采油和卸油作业，管道连接有点弯曲或松动，采油压力大。采输量高，油气易燃易爆，环境中有风、浪、雷电或静电等产生的暗气体阴影）。戒指。海上或室外设备维修条件差，维修周期长。要求密封可靠耐用。VCFS保温防火密封方案特别适用于海上平台采油、油气储运、炼油等要求严格的保温防火场合。目前已被众多知名油气企业认可并写入规范，优秀代表是荷兰壳牌公司。

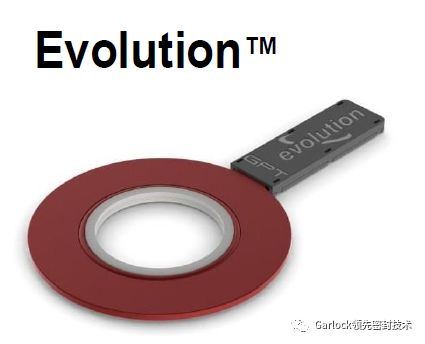

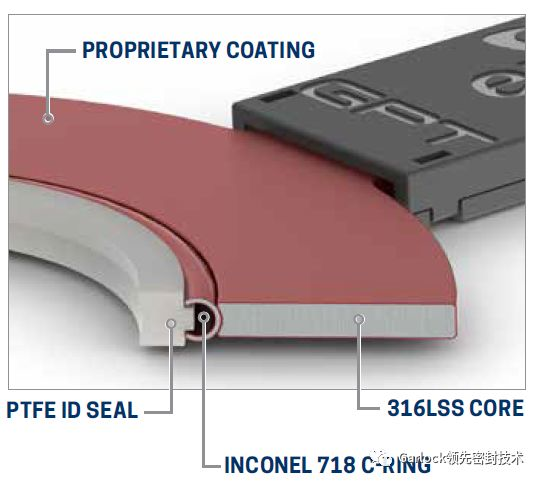

2018年，Garlock发布了新一代绝缘和防火垫圈Evolution TM。其结构由整体金属芯层、普通绝缘涂层、内径特殊的聚四氟乙烯结构和铬镍铁合金718C环组成。Evolution TM已成为新一代具有优良密封性、耐腐蚀性和绝缘性能的防火、防火绝缘垫片，能够共同抵御各种危险因素。此外，Evolution TM垫片有自己的手柄，它具有产品尺寸和跟踪信息。便于现场设备和后续质量保证。

2）穿墙密封

在油气储罐或化工储罐与管道之间，由于易燃易爆介质及装卸、运输的需要，可预埋防火穿墙 密封件定制 产品（又称密封密封件），以保证后续维护时考虑到压力的密封可靠性，并考虑到n能承受一定的火焰燃烧时间。

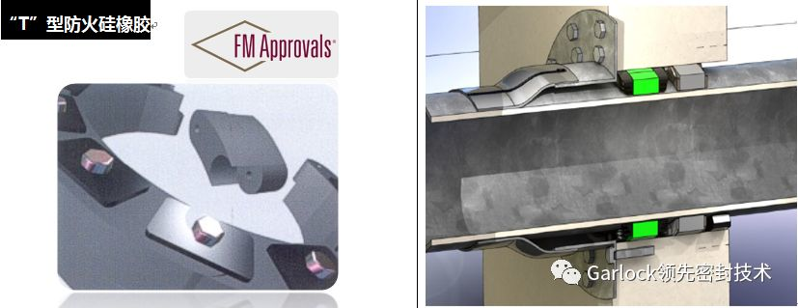

加洛克专业链接密封？防火穿墙密封保护油罐穿墙密封的完整性

2005年12月，英国Hemer Hempstead的Buncefield油库发生了一次巨大爆炸，震惊了中外。爆炸导致半径8公里范围内的建筑物受到不同程度的破坏，并持续燃烧60多小时。近2000人散乱，学校停课两天，附近道路关闭数月，油库大部分设备损毁。英国政府成立了一个特别调查委员会。事故调查历时三年，于2008年底结束。直接原因是油罐卸车、集油安全操作标准不完善，油罐溢油爆炸、气、气混合物爆炸，当遇到火源时形成巨大的可燃蒸气云。间接原因中的一小部分是，有些管道在溢流堤处没有适当密封，石油产品从孔中泄漏。如果油箱配有专业的穿墙密封，以确保密封的完整性，则可以减少油气通过墙壁的泄漏。当遇到意外的雷电或火焰时，可以延迟更多油气介质暴露在火焰中的时间，获得更多的缓冲时间和救援可能性。

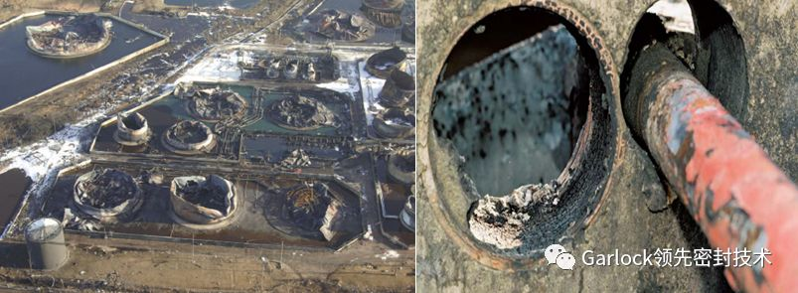

下图：2005年12月11日，英国赫尔默亨普斯特德邦塞菲尔德油库爆炸现场

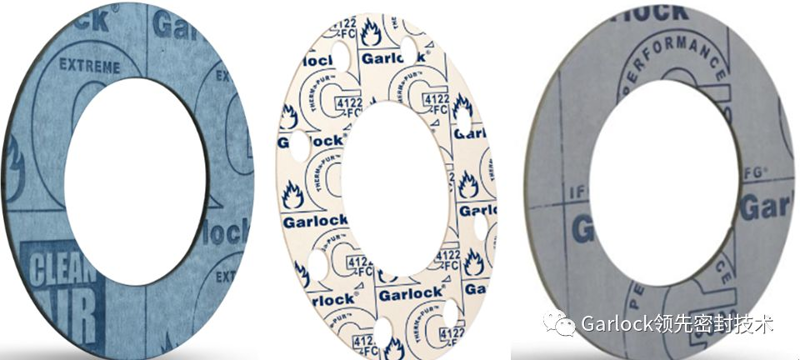

加洛克除了专业的防火绝缘垫片和防火墙密封外，还有许多垫片材料通过了相关的防火试验和验证。例如：1）超高温垫片材料4122也通过了API-6FB第三版的防火试验。2）5500、9850和900个无石棉压缩垫圈通过了加洛克自己实验室的防火测试流程（API 589、ISO10497）。

选择防火密封方案的建议

在设计中，应从流体的角度清楚地界定工厂控制区域内的易燃易爆介质。在设计阶段，选择压力容器、工艺管道和压力元件的密封件和相关附件时，应考虑相关的防火试验要求。消防要求可在验收标准或采购标准中明确规定，并在实践中限制供应商，加强日常管理。为了获得更可靠的防火密封件信息，业主和工程师应向供应商索取专业认证授权测试机构的检验声明，并仔细检查测试细节。

在选择供应商时，尽量与有资质、有经验、专业的密封方案供应商合作，以便在雨天进行规划和设计，并选择相关的防火法兰连接系统。

加强日常监督和定期检查，提高职工的安全防火意识和厂区应急救援能力。严格控制与特种设备有关的压力容器及法兰系统零部件供应商的质量和服务。

密封件厂家 的选择和装置说明

密封件的原材料和结构多种多样，市场上的密封件质量也参差不齐。那么如何检查选择过程呢？作者从事密封行业十多年，有以下几点意见可供参考：

最重要的是：明确客户的应用需求和期望功能。该要求考虑了供应商发布的功能信息，并理解其含义以及是否与操作条件相匹配。

第二，平衡工况的严重性和所需功能。严格使用时不要选择低功能密封件，非关键服务场合也不要选择高功能密封件。

三是降低总成本。在选择密封件时，我们不仅要考虑产品的成本，还要考虑总成本的概念。需要考虑因产品故障导致停机的成本、更换密封件的人工成本、逃逸原材料的成本、违反环境的奖励和处罚等。

第四：正确的设备。在实际操作中需要使用专家的具体演示或指导才能得到您的印章，尽量充分利用所选的印章发挥其应有的作用。

我们相信，专业的密封选择考虑和精心的设备工艺可以确保您的流体法兰连接系统是安全可靠的。

我的环境维护理念

密封件是处理富兰克林连接、阀杆、压缩机和旋转设备中流体介质非计划排放的关键部件。环境维护倡导科学技术创新，以实现维护我们的青山绿水的目标。

Garlock将始终把安全放在首位，致力于减少无数泵、阀门、法兰等工艺设备的VOC泄漏，降低火灾风险，与您携手建设一个清洁、安全的世界。
