O型橡胶密封圈拉伸工艺

时间 : 2023-04-09 21:48:32 浏览量 : 110

在密封行业中,O形圈的模拟非常普遍。一般有两个过程,一个是密封圈的拉伸过程,另一个是密封圈的压缩过程。在本文之前,有一篇文章(statics-8)模拟了这两个过程。本文简要介绍了拉伸过程中模拟参数的设置。


PS:数据参数与Statics-8一致。

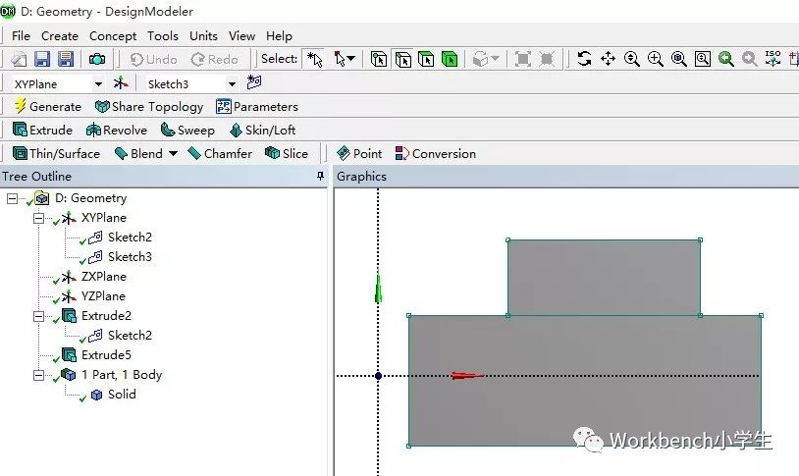

1.建立过盈配合模型

注:


模型内置于dm中。中心圆为O形圈,S为环与槽的干涉。

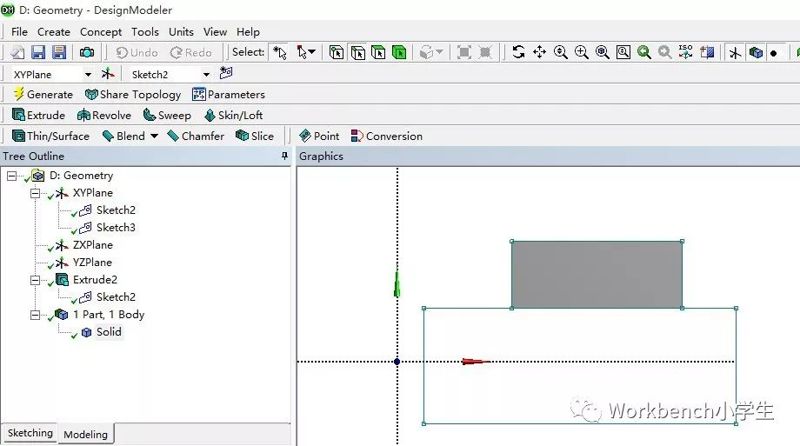

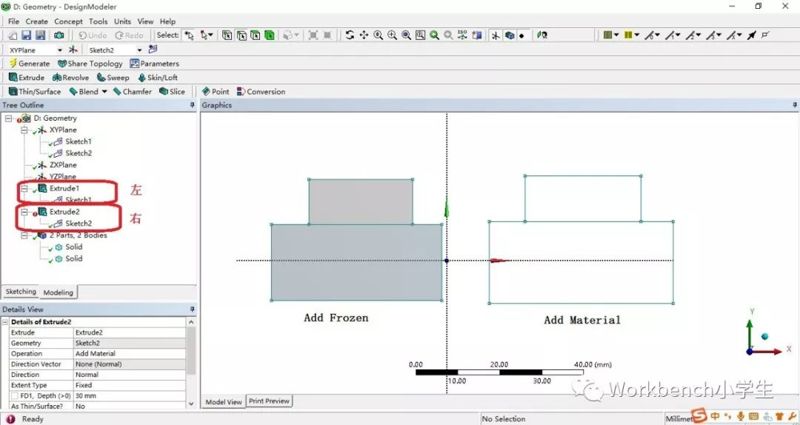

通常,当触摸一个草图时,无论它是拉伸还是在一个面中生成添加材料,都会出现一个错误(下面的图1),该错误可能是明显的两个部分,但当单击生成的部分时,只会生成一个部分(下面的图2),这是由


2.建立接触对


小心:

任何可能或已经联系的部分都需要联系,否则解决方案将失败。

如果建立了干涉模型,则需要设定弹球的数值。弹球的半径R应该设置多少?让我们看一下帮助文档中Pinball的解释:

根据帮助文件,这个弹球被称为弹球区。它的作用是建立一个接触区域,这样即使两个物体相距较远或具有较大的初始穿透力,也可以将该区域中的两个物体判断为接触。由于接触式自动检测功能的存在,接触式单元通常是自动建立的,但如果两个物体相距较远,系统如果弹球的默认值(系统默认值)不满足自动检测的要求,解决过程就会出错。换句话说,不管弹球有多远或初始穿透有多深,都被认为是接触。

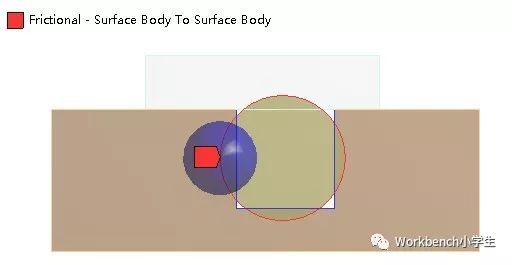

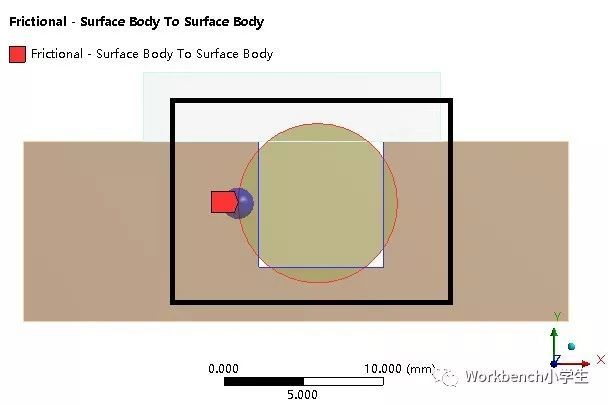

但从图中可以看出,尽管设置了接触,但蓝弹珠大理石区域中不同时存在红色接触边缘和蓝色目标边缘。我们试图解决大理石区域不直接收敛的问题,因为大理石区域的大小设置不正确,系统无法检测到正确的接触并报告错误。

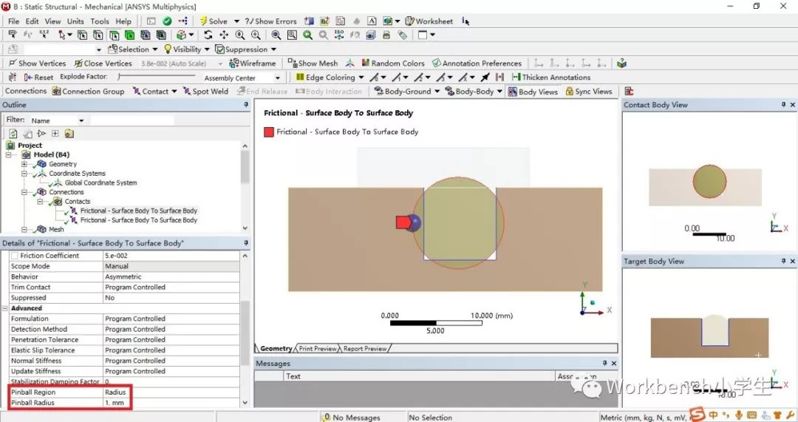

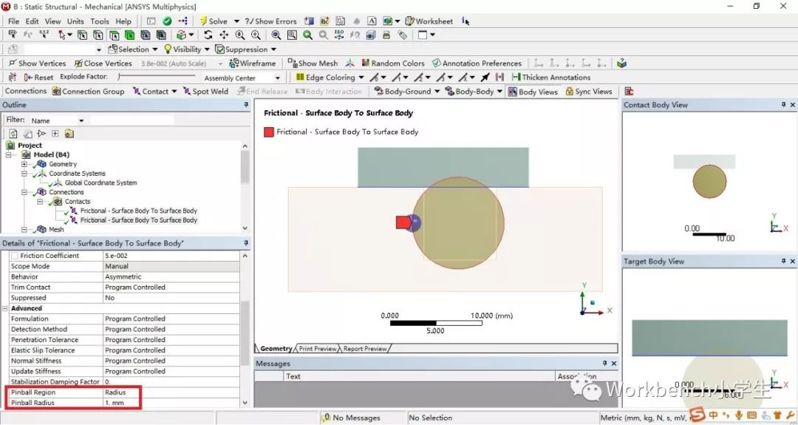

3.修改Pinball的半径

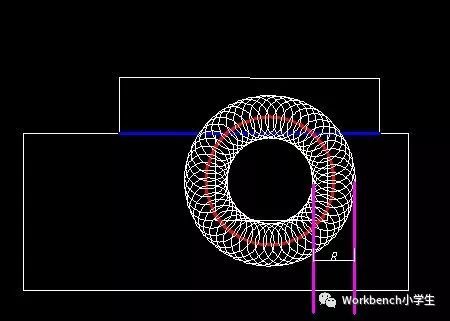

由上图可见,图中R为弹球半径,红色粗线为接触边,蓝色粗线为靶边。不管气球的位置如何,它都会像环形阵列一样产生几个以气球半径为中心的圆。任何圆周上的接触,即使有初始穿透或间隙,也将默认为接触。

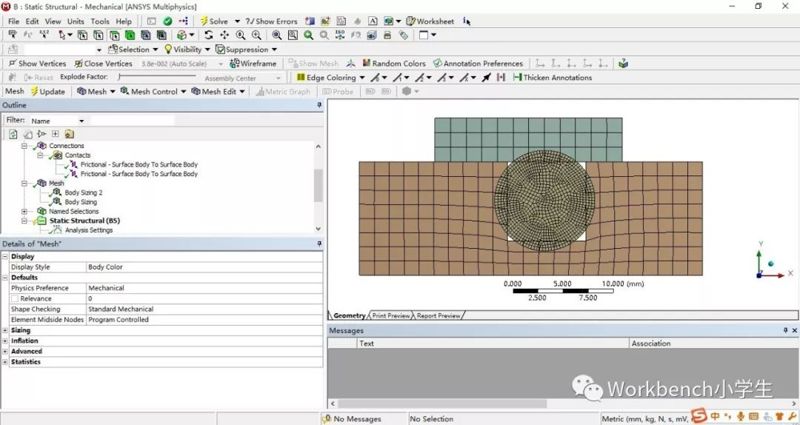

4.建立Mesh

注意:

在这种情况下,网格网格需要进一步细化。在网格选项中,除了各种网格操作之外,还有低阶单元和高阶单元。这两个单元的使用可以参考周菊先生的《静力学》(公共书籍推荐)一书中的详细分析。我不会在这里描述它们。

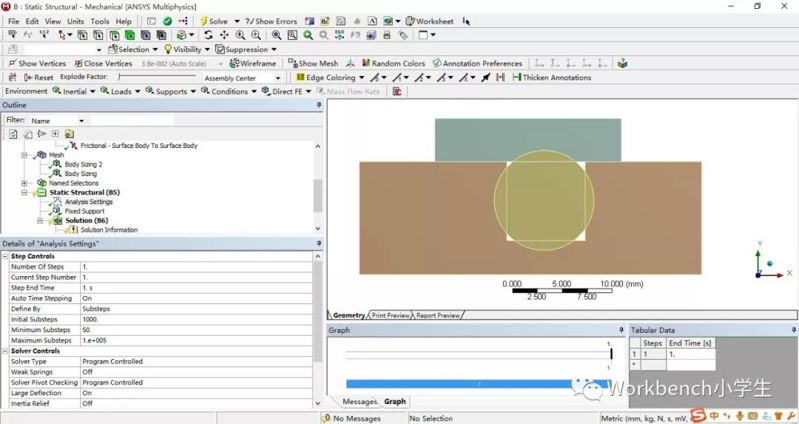

5.建立分析设置

小心:

这里的子步骤数量可以通过参考前面文章中的子步骤来解释,这里不讨论这些子步骤。

如果存在刚体位移,则可以打开弱弹簧,但尽可能关闭弱弹簧,以减小弱弹簧对整个系统工作的影响。

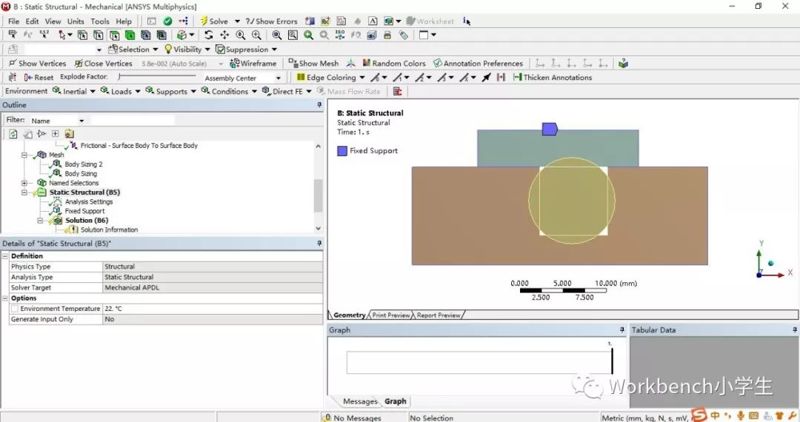

6.建立边界条件

7.完成求解

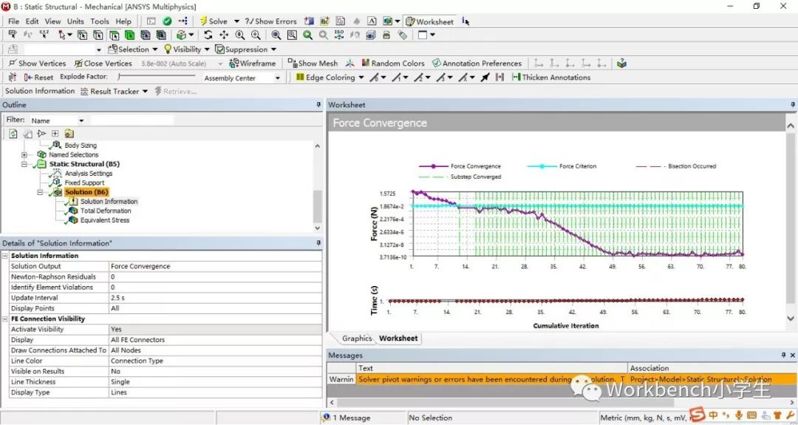

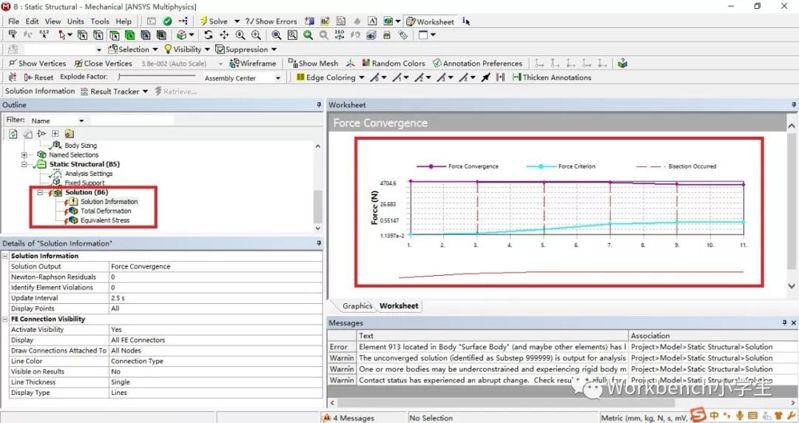

但是从上图中发现一个警告,打开求解信息,发现使用的求解器类型为分布式稀疏求解器(Direct),如下所示:

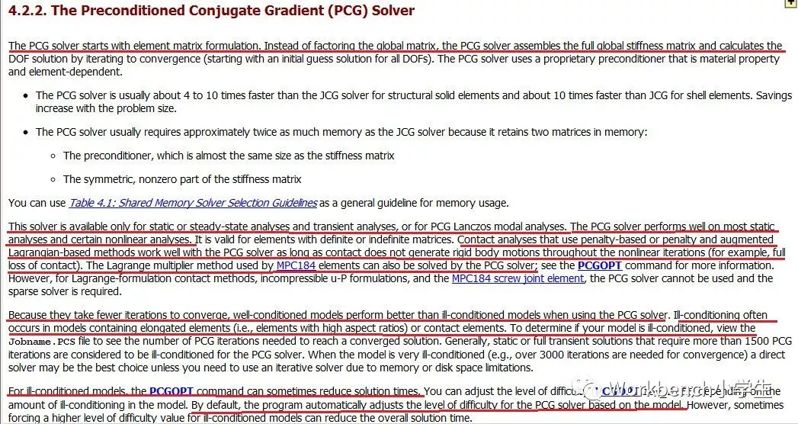

大致来说,工作台中有两种类型的解算器:直接解算器和迭代解算器。Direct的算法基于消除方程并将稀疏刚度矩阵分解为三角矩阵。此方法需要大硬盘和内存。虽然奇异矩阵是基于消除方程组的,但它不难求解(容易收敛),但会影响结果的准确性。迭代求解(PCG、JCG、ICCG等)不分为两部分。解矩阵可以消除方程,但可以组合矩阵。它适用于求解未知和已知的刚度矩阵,在大多数静态分析中都能很好地解决非线性问题,如下图所示:


因此修改求解器算法为Iterative,再次求解。

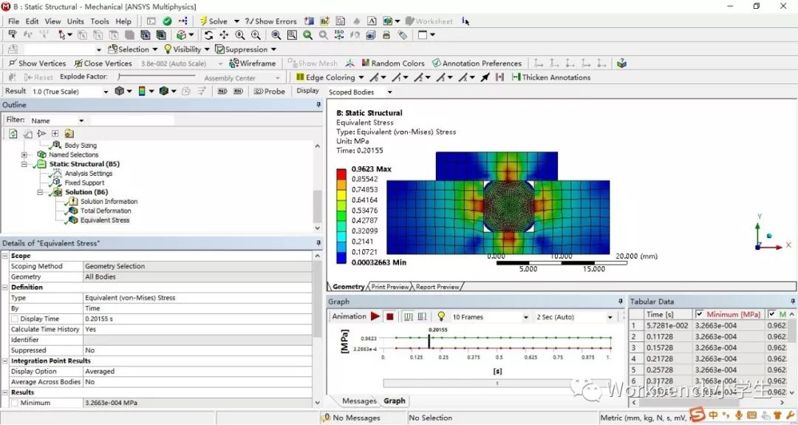

从图中可以看出,整个解决方案过程不会产生任何警告和错误,因此必须检查和处理警告和错误,否则解决方案的结果可能不准确。

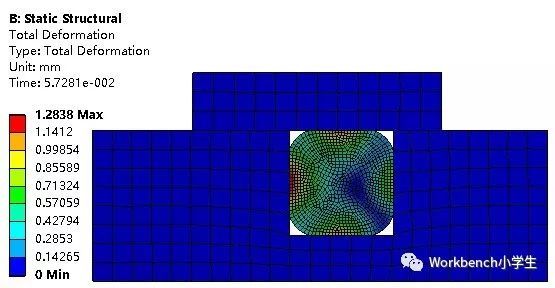

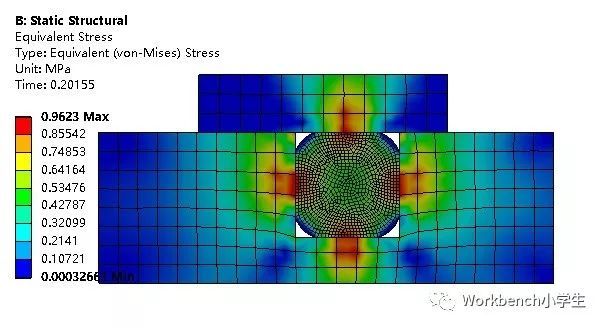

虽然应力值与分布式稀疏解算器得到的应力值相同,但这是由于模型简单,如果遇到复杂的模型,则不一定相同。


小结:这篇文章已经结束了,希望您继续关注鸿诚-密封件厂家
